产品描述
产品概述
多焦点元件可以实现对单一的入射激光光束，在光波的传播方向上传播时产生不同焦距的焦点，其中焦点的个数和焦点间距可以根据客户的需求进行定制。且各个焦点之间的相对强度可以定制。
产品原理

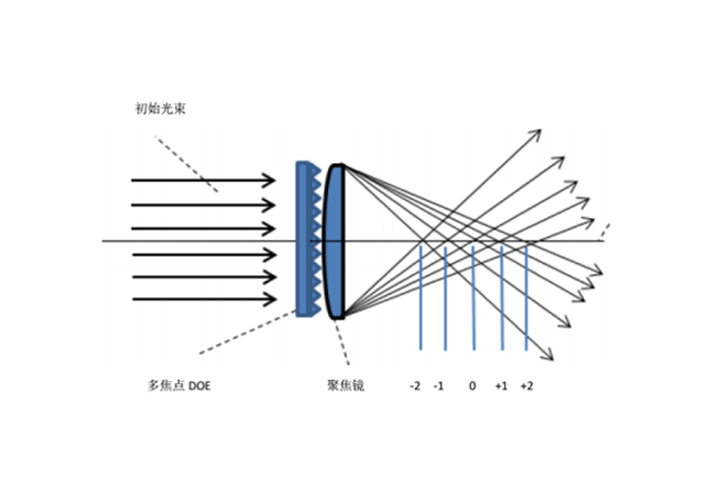

多焦点元件通常配合一个聚焦系统使用，此聚焦镜的焦距决定着中心焦点的焦距，也决定着元件的工作距离。在加工使用过程中，要保证光束的正入射，且光斑大小需要覆盖多焦点元件的最小需要光斑大小。在切割加工过程中，尽量保证材料在第一个焦点和最后一个焦点中间。
在多焦点设计过程中，需要知道所使用的聚焦镜的焦距f0，以此作为零级焦点的焦距。除此之外，还需知道焦点间距，以此来推断出m级的焦距fm，通过如下公式，得出所对应的多焦点元件的设计焦距指fD。
其中，fm：m级焦点的焦距
f0：聚焦镜的焦距，或者零级焦点的焦距
fD：多焦点元件的设计焦距值
则在设计过程多焦点元件过程中，用户需要提供的激光器的波长，工作距离(聚焦镜的焦距)，焦点个数及焦点间的距离，以此我们算出需要客户提供的最小光斑大小。
产品参数
|
材料 |
熔融石英 |
|
试用波长 |
193nm~2000nm |
|
元件尺寸 |
通常为1英寸厚度3mm |
|
光能效率 |
＞98% |
|
镀膜 |
增透膜 |
|
焦点个数 |
根据客户需求进行定制 |
|
焦点间距 |
根据客户需求进行定制 |
产品性能特点
1、 多焦点元件其达曼光栅断点结构有一一对应关系，满足轴向傅里叶变换
2、 多焦点元件需要严格配合使用所设计的聚焦镜，即不能随意更换聚焦镜参数，以实现其他多焦点效果
3、 多焦点元件在使用过程中，需要严格对心，如果偏心使用，则会出现缺级效果(少焦点)
4、 多焦点元件需要有一个最低入射光斑要求，在实际使用过程当中，入射光斑需要覆盖基本的大小区域，如果入射光斑较小，会出现焦点间距紊乱等情况
5、 多焦点元件为严格的正入射元件，实际使用过程中，如果斜入射，会出现能量不均匀的情况
产品使用

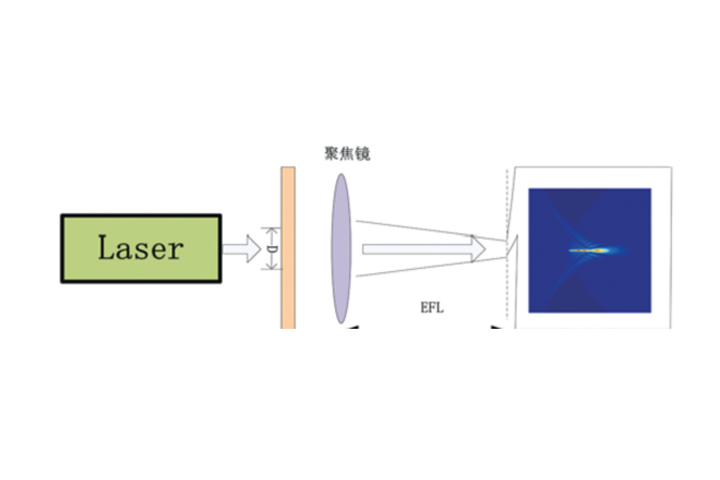

多焦点元件在使用过程中，一般要求入射光斑为准直光，DOE紧贴聚焦镜使用，入射光斑，正入射到元件中心。
注意事项
针对我们产品的主流原材料----熔融石英，我们对其进行了损伤近似值的测试，实验光源采用1064nm的皮秒激光器，重复频率为800KHz，测出元件的损伤近似阈值如下所示：
|
项目 |
不镀膜 |
镀膜 |
|
平均功率（W) |
50 |
48 |
|
能量密度（J/cm2） |
1.9 |
1.8 |
|
峰值功率（GW/cm2） |
1250 |
1200 |
环境要求
l 工作湿度：15%~85%
l 保存湿度：10%~90%
拆开检查
n 打开包装，仔细检查产品，并轻拿轻放
n 如果发现产品有任何损坏，请保留好并及时通知我公司人员
n 请不要尝试使用已损坏的产品
